みなさん、こんにちは。今日はオイルシールの向きのお話です。
G650GSのスイングアームのベアリングを交換したとき、新しいオイルシールをどちら向きに入れればよいのか迷いました。インターネットで調べると「刻印がある方が外側」という情報をよく見かけますが、私が使ったシールは、そのルールだけでは向きを決められないものでした。
そこで、シールメーカーの資料を調べて分かったことをまとめます。
結論：オイルシールの向きはリップで決める
- 基本は、リップ（バネが見える側）を、オイルやグリースがある側に向ける。背面は外側（大気側）
- 刻印は背面に入っていることが多いので、「刻印が外側」で合うことも多い。ただし例外がある
- 二枚リップのIKO DS型は、グリース漏れを防ぎたいなら主リップを内側、泥や水の侵入を防ぎたいなら主リップを外側
- 迷ったら、車種のサービスマニュアルやシールメーカーの資料で確認する
オイルシールの基本：役割と向き
オイルシールの役割
オイルシールは、フロントフォーク、ホイール、エンジン、スイングアームなど、バイクのいろいろな場所に使われています。
役割は2つです。中のエンジンオイル、フォークオイル、グリースなどが漏れるのを防ぐことと、外から水やほこり、泥が入るのを防ぐことです。
このうち、中の油を保持するのがシールリップと呼ばれる先端の部分です。リップは、内側の圧力を受けて軸に密着するように作られているので、リップの向き＝シールの向きになります。
基本の向き：リップを密封する側へ
シールメーカーの桜シールの資料では、「シールリップがシール対象物側に寄るように（バックフェイスが大気側になるように）」組み込むと説明されています。（桜シール：オイルシールの取付方法）
つまり、一枚リップの一般的なオイルシールなら、リップ（バネが見える側）をオイルやグリースのある内側に、平らな背面を外側に向けます。
「刻印が外側」は目安。例外もある
一般的なオイルシールは、メーカー名やサイズなどの刻印が背面に入っていることが多いため、「刻印が外側」で合う場面も多いです。
ただし、刻印のないシールや、両面にリップがあるシールもあります。また、目的によってわざと逆向きに付けるシールもあります（このあと紹介するDS型）。刻印だけで決めずに、リップの向きを目で見て確かめるのが確実です。
フロントフォークのオイルシールの向き
フロントフォークのオイルシールの役目は、フォークオイルを中に閉じ込めることです。リップ（バネが見える側）をフォークオイル側、つまり下（アウターチューブの奥）に向けて入れるのが基本です。その上に、泥やほこりを防ぐダストシールが入ります。
フォークの構造は車種によって違うので、最後は必ずその車種のサービスマニュアルで確認してください。
オイルシールを入れるときは、リップにラバーグリスを塗り、専用のプッシャーでまっすぐ押し込むとリップを傷めにくいです。XR250 BAJAのフロントフォークを組み立てたときの手順は、こちらで紹介しています。
-
-
XR 250 BAJA フロントフォーク組み立て（その2）
みなさん、こんにちは。今日は、XR BAJAのフロントフォーク組み立ての その2 です。前回は、組み立て準備したにも関わらず雨によって作業の中断を余儀なくされました。。。。。広くて屋根のある作業場が欲 ...
このとき使った道具です。
ポチップ
ポチップ
実例：二枚リップのIKO DS型は目的で向きが変わる
G650GSのスイングアームのベアリングに使ったシール
私が向きに迷ったのは、G650GSのスイングアームのベアリングを交換したときに使った、日本トムソン（IKO）のオイルシール「DS22284」です。品番の数字のとおり、内径22mm・外径28mm・幅4mmのシールです。
ベアリングの交換作業は、こちらの記事で紹介しています（「3.オイルシールを圧入する」で入れたのがこのシールです）。
-
-
スイングアームのベアリング交換
みなさん、こんにちはBooです。 バイクのスイングアームのメンテナンスは、「手の届くところを清掃する」のがほとんどではないでしょうか。ですが、スイングアームやリアリンクがスムーズに動くことで、バイクの ...
古いシールは、大きめのマイナスの貫通ドライバー（ストレート製）でこじって外しました。シールの収まっている穴の内側を傷つけないよう、ドライバーの先をシールの縁に掛けて、少しずつ起こすようにしました。
使ったものとは違いますが、似た貫通ドライバーはこちらです（参考）。
ポチップ

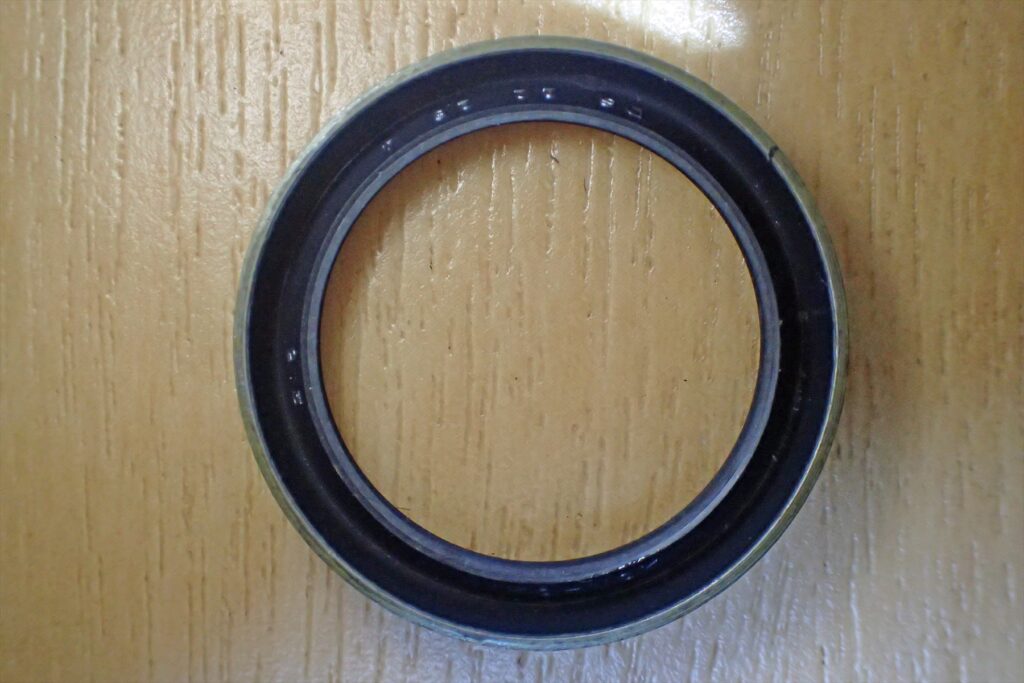

これが、そのシールです。刻印がある側です。

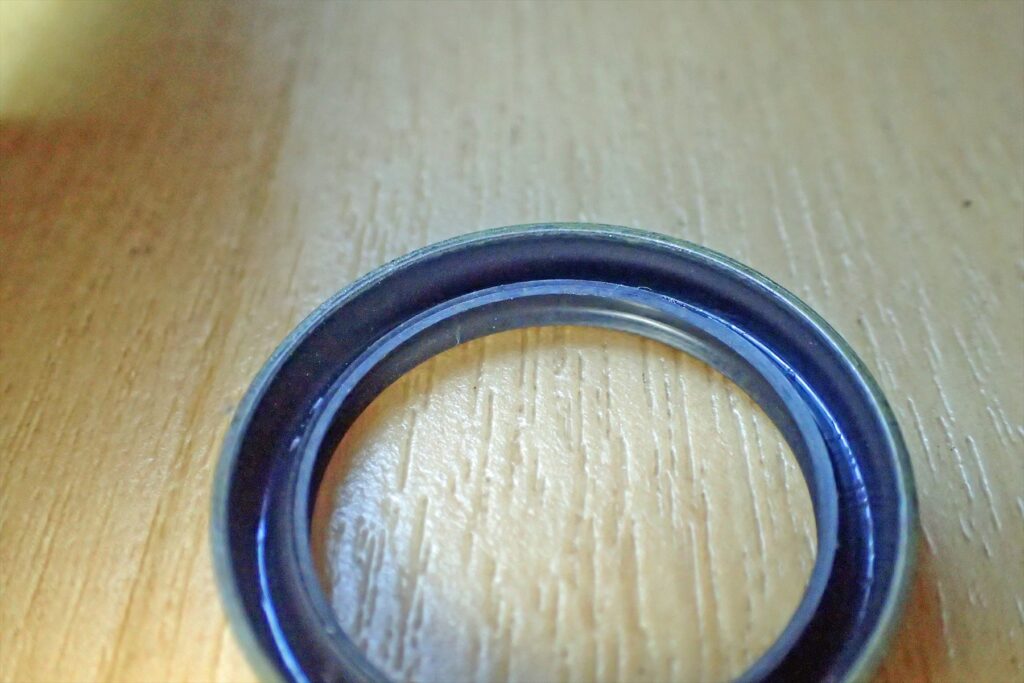

刻印がある側を斜めから見るとこんな感じです。

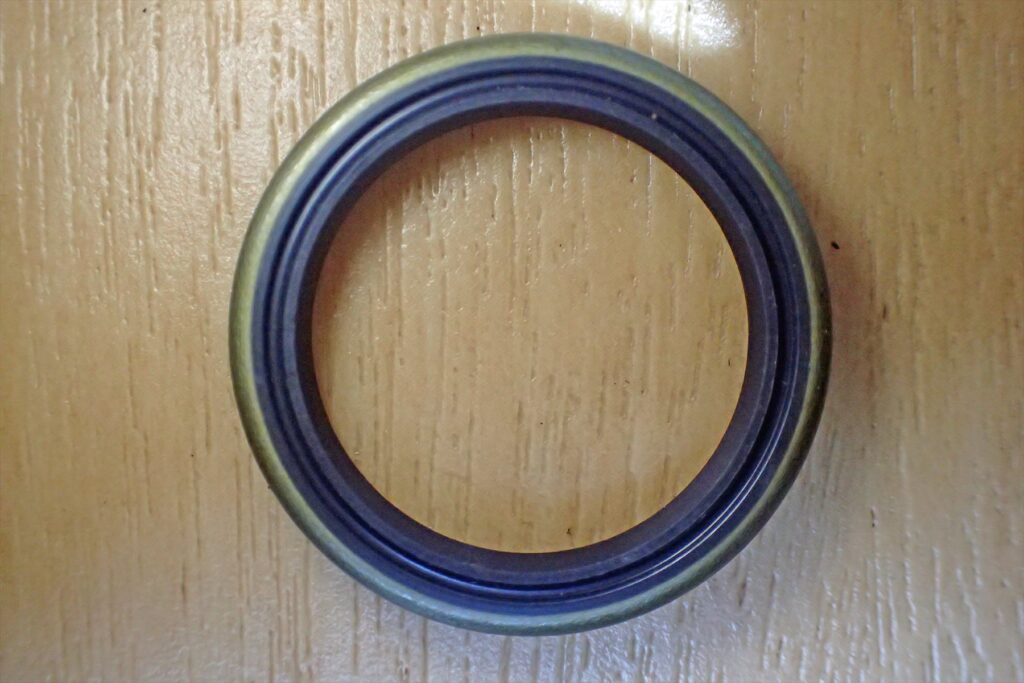

刻印がない側です。

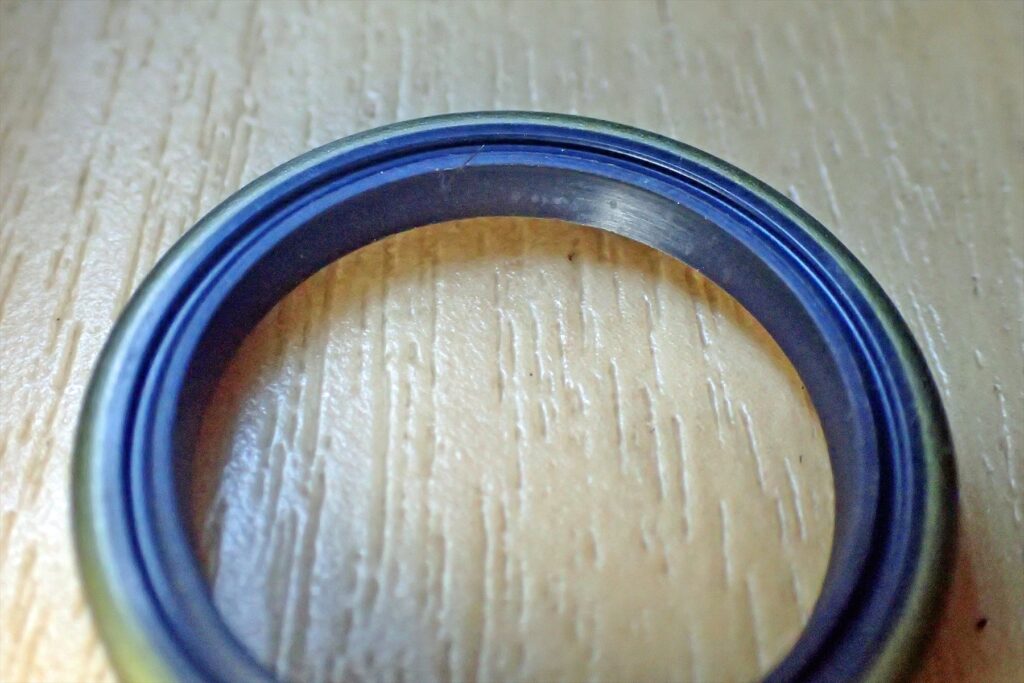

刻印がない側を斜めから見るとこんな感じです。リップが2枚並んでいるように見えます。なんとなく、こちら側を外側にしたくなったのが、調べるきっかけでした。
メーカーの説明とカタログ
日本トムソンさんのホームページで調べると、このシールは「ニードルベアリング用シール」で、次のように書かれていました。
IKO ニードルベアリング用シールは、鋼製のリングと特殊合成ゴムからなる断面高さの小さなシールです。このシールは、IKO ニードルベアリングの断面高さに合わせて製作されているので、組合せ軸受の側面に直接組み込むことによってグリースの漏れと異物の侵入を防ぐ効果があります。内輪付ニードルベアリングにシールを組み合わせる場合は、広幅内輪を使用する必要があります。
さらに、製品カタログには次のように書かれています。
出典：日本トムソン株式会社 製品カタログ「ニードルベアリング用シール」（PDF）
まとめると、次のとおりです。
- 一枚リップのOS：グリースの漏れを防ぐならリップを内側、異物の侵入を防ぐならリップを外側
- 二枚リップのDS：グリースの漏れを防ぐなら主リップを内側、異物の侵入を防ぐなら主リップを外側
私のシールは「DS」なので二枚リップです。DS型は、何を優先するかで、外側に向ける面が変わるということです。単純に「刻印がある方が外側」とは決められません。
私は主リップを外側に向けた
スイングアームのピボット部分は、走行中に泥や水をかぶりやすい場所です。そこで私は、異物の侵入を防ぐことを主な目的として、主リップを外側に向けて圧入しました。
反対に、グリースを中に閉じ込めることを優先したい場所なら、主リップを内側に向けます。どちらを優先するかを先に決めてから、向きを選んでください。
ベアリングのグリスアップには、耐水性のある極圧グリスを使っています。
ポチップ
今は、メーカーさんがこのような情報をインターネットで公開してくださっているので助かります。
向きを間違えるとどうなる？
リップがオイルやグリースの側を向いていないと、中の油が漏れやすくなります。フロントフォークなら、オイル漏れの原因になります。
異物の侵入を防ぐ側のリップが逆を向いていると、雨水や泥が入りやすくなり、ベアリングのサビや傷みの原因になります。
シールを交換するときは、外す前に元のシールの向きを写真に撮っておくと安心です。
まとめ
- オイルシールの向きは、刻印ではなくリップの向きで決める
- 基本はリップをオイルやグリースの側へ。「刻印が外側」は目安
- フロントフォークは、リップをフォークオイル側（下）へ
- 二枚リップのIKO DS型は、目的によって主リップの向きが変わる。私はスイングアームで、異物の侵入を防ぐために主リップを外側にした
あわせて読みたい関連記事です。
※筆者（自己整備歴18年・整備士資格なし）が、自分のG650GSで作業した内容と、メーカーの公開資料をもとにまとめています。部品の向きや作業方法は、車種のサービスマニュアルやメーカーの指示を優先してください。
