みなさん、こんにちは。
前回の【第1部：分解・確信編】では、XR BAJA 用にヤフオクで購入した中古のフロントフォークを分解し、外観やボトムのアジャスター形状から、これがエンデューロレーサー「XR250R（型式：ME08）」のものであると確信するまでをお届けしました。
-
-
中古XR250（MD30）のフロントフォークを開けたらME08（レーサー）用だった【分解編】
XR BAJA（MD30）に使うつもりで、中古のフロントフォークを買いました。フォークだけを単体で買ったものです。 オイル交換をしようと分解してみると、中身が XR250 / BAJA（MD30）のも ...
今回は【第2部：完全分解・パーツ徹底比較編】です！ 確信を確かめるため、特殊工具を投入してフロントフォークを完全にバラバラまで分解。手元に用意したMD30（公道仕様）の純正内部パーツと並べ、材質や構造の違いを徹底的に比較検証しました。
レーサーと市販車の設計思想の違いがここまでクッキリ出るとは……！オフロードバイク好きなら楽しめる内部構造を、豊富な写真とともに詳しく解説します。
1. ダンパーロッドの切り離しとスプリングの取り出し
前回の作業でオイルを抜いたフォークから、まずはトップキャップと内部のダンパーロッド（インナーロッド）を切り離していきます。
ホンダのカートリッジ式正立フォークを分解する最初の難所がここです。
スプリングを少し押し下げて隙間を作り、ロッド側にあるロックナットに17mmのスパナを掛けます。そして、トップキャップ側にソケットレンチをセットし、互いを反時計回りに回して緩めます。
ロックナットをしっかり固定しないと、ロッドごと共回りしてしまうため、工具を確実に掛けるのがポイントです。
無事にトップキャップが外れると、インナーロッドのネジ部とロックナットが露出します。これでスプリングやカラーなどの内部構成パーツを上部から引き出すことができます。
引き出したフォークスプリングとインナーロッドです。ウエスを敷いたワークスペースに、パーツを傷つけないよう慎重に並べておきます。
2. 特殊工具（シリンダーホルダー）の投入とサイズ計測
ここからさらに奥にある「ダンパーカートリッジ（シリンダー）」を抜き取る作業に入ります。 シリンダーはボトムケースの底でボルト固定されていますが、そのまま回すと内部でシリンダーが共回りして緩みません。そこで、内部からシリンダーを固定するための特殊工具（フォークシリンダーホルダー）が必要になります。

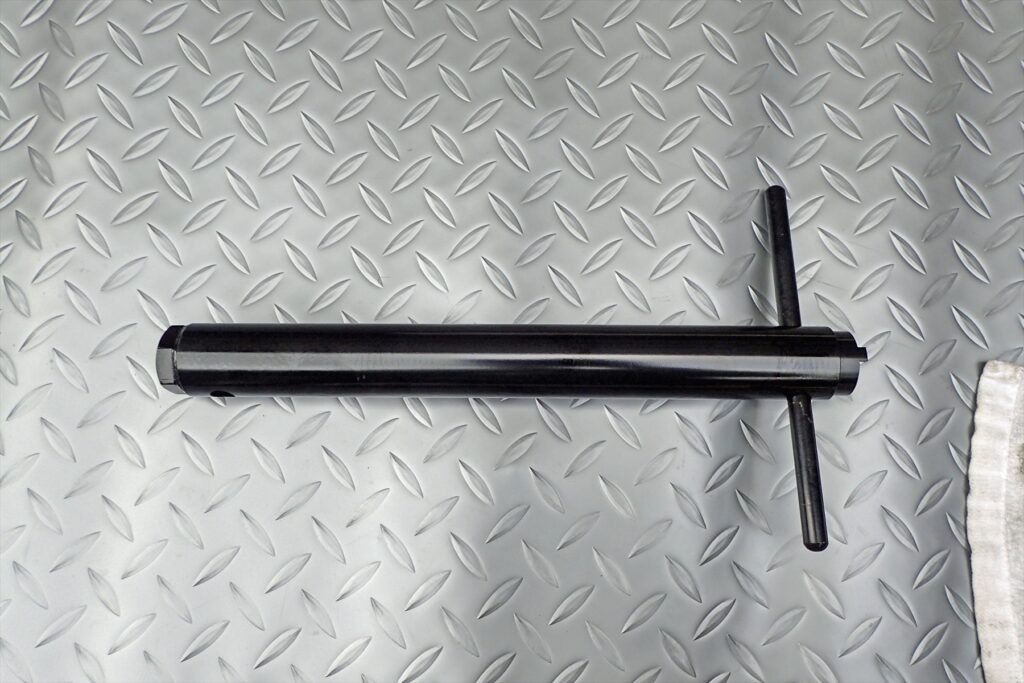

今回用意したのは、T字ハンドルが付いた筒状の特殊工具です。この工具の先端をインナーチューブの奥にあるシリンダーの回り止めに噛み合わせることで、ボトムのボルトを緩めることが可能になります。

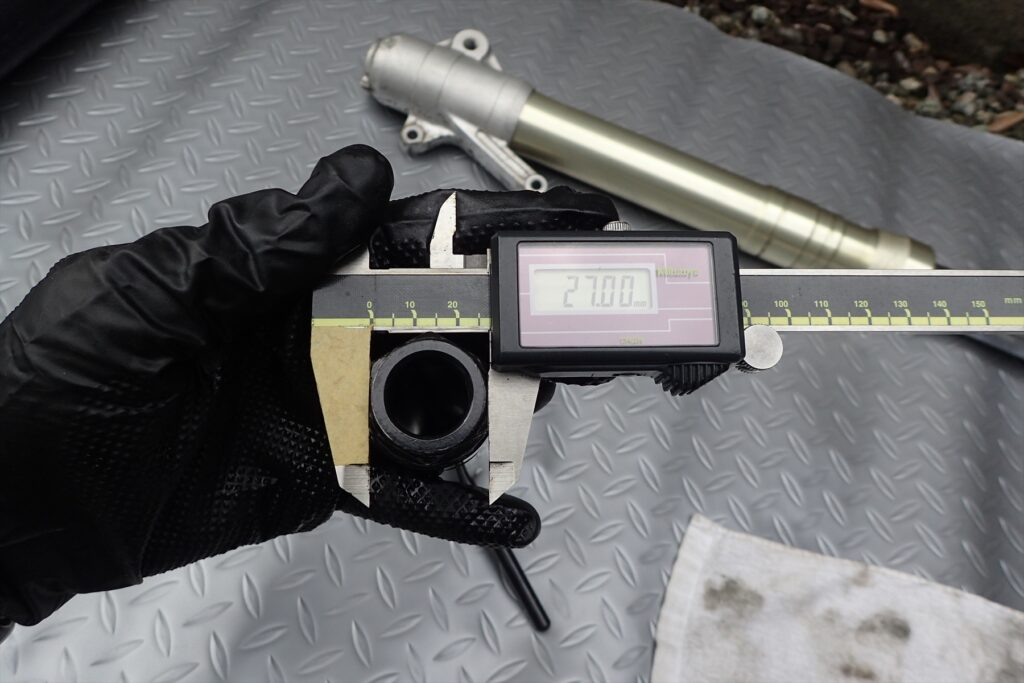

ここで、将来的なパーツ選定や他車種流用のデータを残すため、デジタルノギスを使って、工具の先端にある六角部分の2面幅を正確に測定しておきます。
計測結果は、2面幅「27.00mm」でした。正確な寸法が分かっていれば、自分で作業するときに合う工具や部品を探しやすくなります。
サイズを確認したら、インナーチューブ内に特殊工具を差し込み、内部のシリンダーをがっちりとホールドします。
これで共回りを防ぐことができるため、ボトムケース底部のボルトを安全に緩めることができます。
3. ボトムバルブの取り外しと完全分解

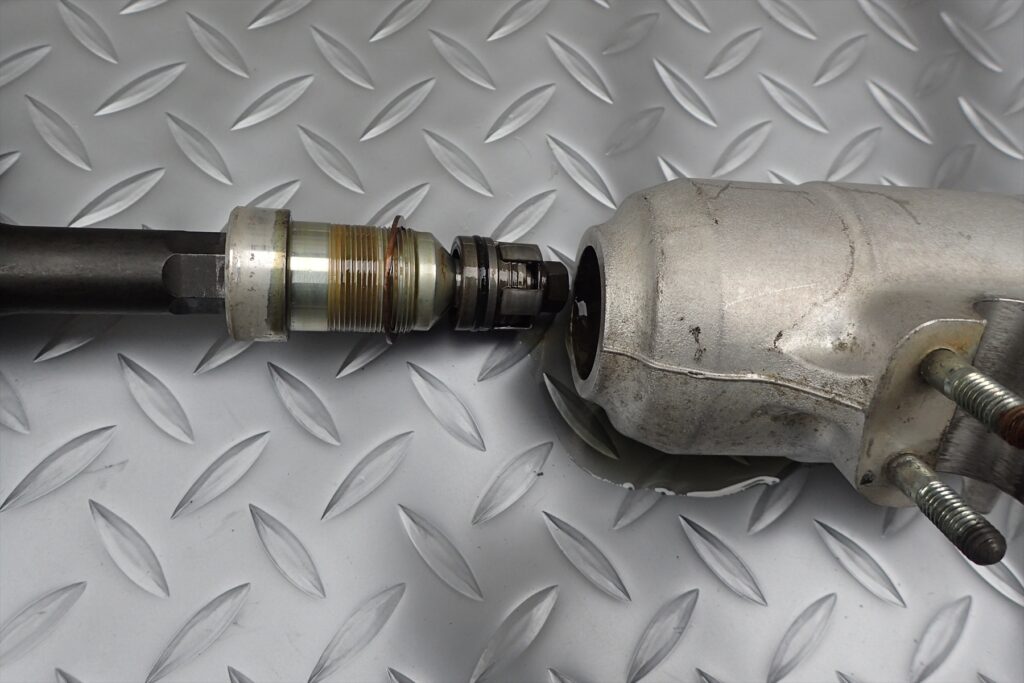

シリンダーの固定ボルトを緩めると、フォークの最下部からボトムバルブ（ベースバルブ）ユニットを抜き取ることができます。
バルブを引き抜く際、内部に残ったフォークオイルが垂れてくるため、ウエスやトレイを敷いて作業します。Oリングやシム（減衰力を発生させる薄い円盤状の板）を傷つけないよう、まっすぐ慎重に引き抜きます。
これで、フロントフォーク1本分の構成パーツがすべて分解できました！
すべてのパーツを洗浄し、ワークスペースに整理して並べます。工具（ラチェット、ソケット、17mmスパナ、特殊工具、六角レンチなど）も合わせて整理しておくことで、組み付け時の作業効率が大幅に向上します。
4. 衝撃の結果：MD30（市販車）とME08（レーサー）の内部パーツ徹底比較！
さて、ここからが本題です。 バラしたフォークの内部パーツを、手元にあった「MD30（国内公道仕様）」の純正パーツと並べて比較してみました。
すると、外観の細かな違いレベルではなく、構造そのものが全く異なっていることが判明したのです。
上の写真をご覧ください。上が「MD30」、下が今回分解した「ME08」のパーツです。
一目瞭然なのが、ダンパーロッドの先端です。
- MD30（上）： ダンパーロッドの先端には何も付いていません。
- ME08（下）： ダンパーロッドの先端に（おそらく）減衰を調整する機構が付いています。
さらに、上の写真からは分かりにくいですが、各パーツの長さが異なります。

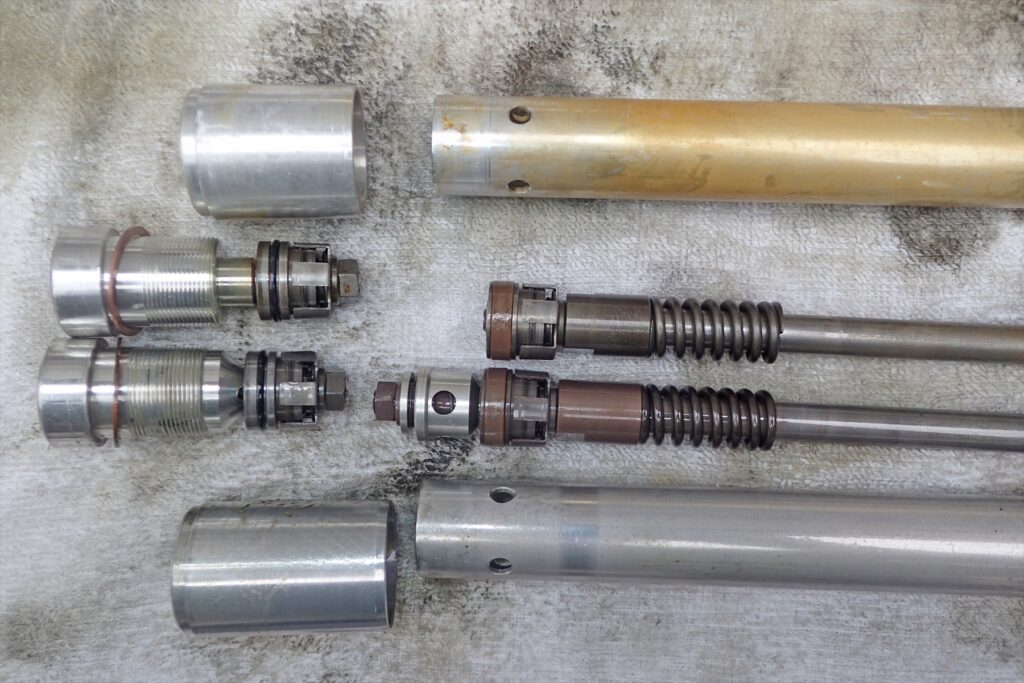

ダンパーロッドの先端付近（フロントフォークのボトム付近）を拡大して比較すると、その設計思想の違いがより鮮明になります。
ME08（下）のボトムバルブは、削り出しパーツがあり、オイルの通路（ポート）の大きさや、減衰力を制御する機構が付いています。
これにより、このフロントフォークは外観だけでなく、内部の心臓部まで「ME08（XR250R）のレーサー用フォークである」と確かめられました！
まとめ：レーサー足回りのポテンシャルと「次なる課題」
ヤフオクで購入した中古のフロントフォークが、まさか内部シリンダーまでアルミ化された本物のレーサー（ME08）用だったとは、オフロードファンとしては最高に嬉しいサプライズ（アタリ部品）です。軽量かつ豊かな減衰力特性を持つこの足回りは、オフロードでの走りを大きく変えてくれるはずです。
今回の作業で使用したおすすめ工具・消耗品
サスペンションの完全分解に欠かせないアイテムです。
- フォークシリンダーホルダー（カートリッジ固定工具） これがないとボトムボルトが共回りして外せません。DIYで一歩進んだフォークOHをするなら揃えておきたい特殊工具です。
- 高精度コンビネーションレンチ・スパナセット（17mm等） ロックナットを確実にホールドし、大切なインナーロッドのネジ山を守るために、精度の高い工具を選びましょう。
