【X-ADV】サイドカウルの爪折れ！原因と爪位置・加工補修DIY

みなさん、こんにちは！

愛車に「USB電源」や「前後ドライブレコーダー」を取り付けるため、カウル分解を進めていた私ですが……ついにやってしまいました。

高価なX-ADVの「サイドカウル固定爪」をバキッと折ってしまったのです。

「冬場なら樹脂が硬化して割れやすいけれど、真夏の暑い日ならプラスチックも柔軟性があるから大丈夫だろう」と高を括って作業に挑んだのですが、見事に玉砕しました。

後から分かったことですが、カウルの爪折れは気温の問題ではなく、「爪が仕込まれている正確な位置」と「爪下側の異常に強力な引っかかり形状（返し）」を知らずに外そうとしたことが最大の原因でした。

X-ADVは車体価格も高く、万が一カウルを新品交換するとなると痛い出費になります。

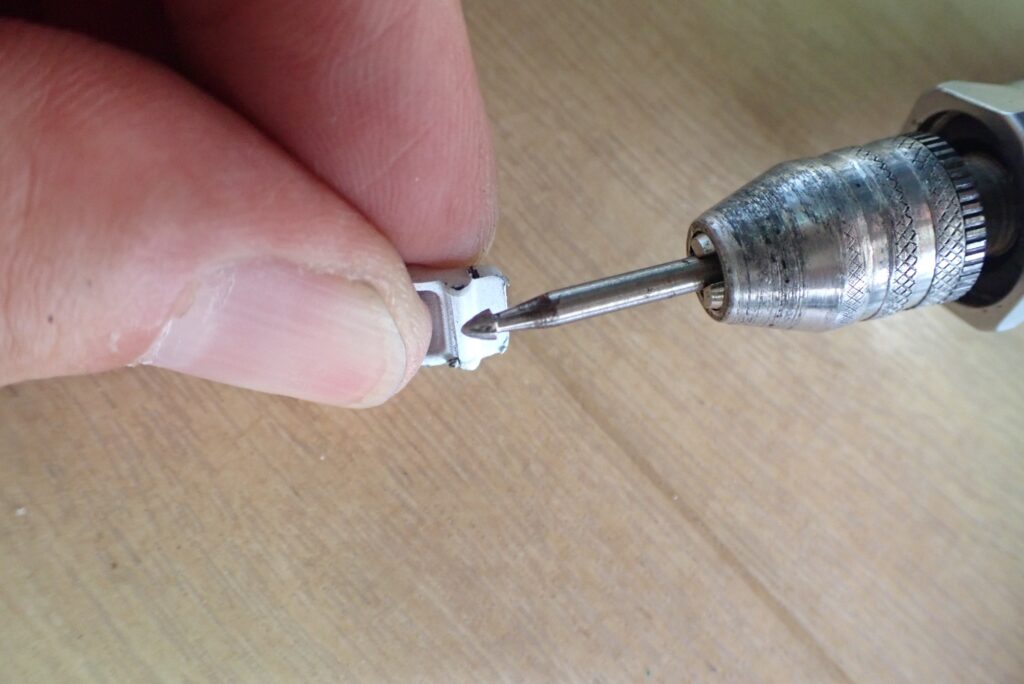

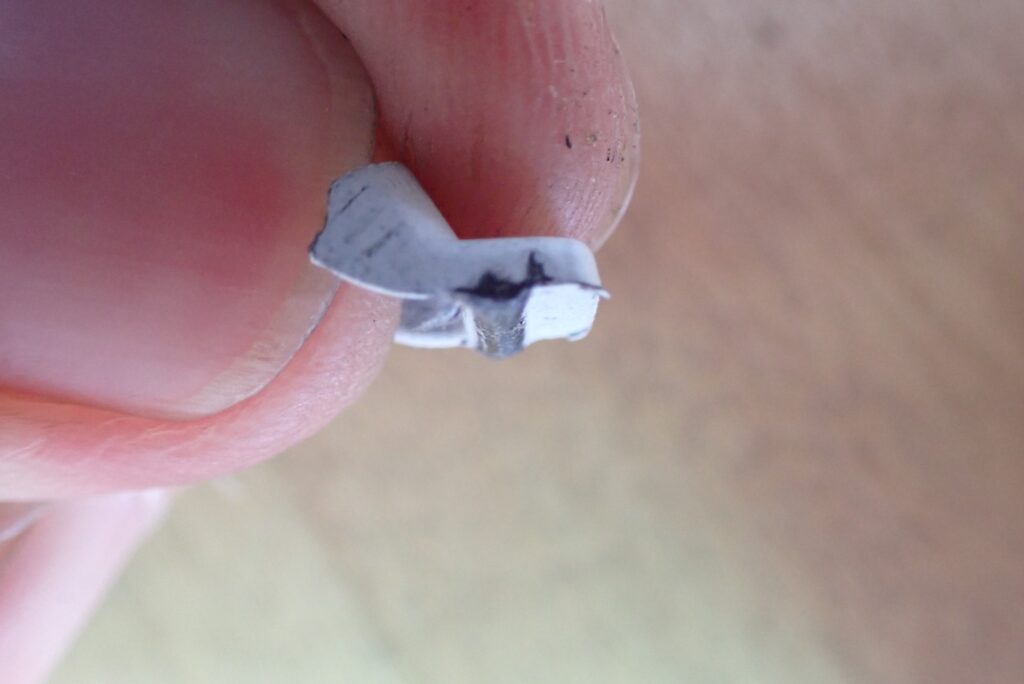

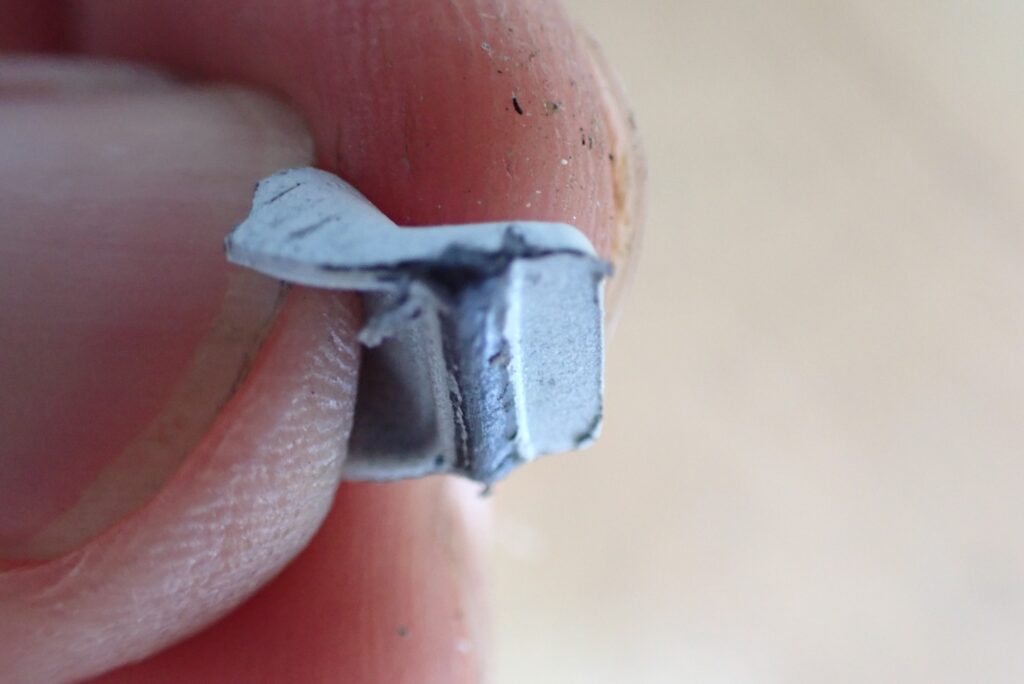

今回は、私と同じような悲劇を世界中のX-ADVオーナーに味わってほしくないという想いから、「爪の位置」「折れた原因の形状分析」「怪我予防」「折れた爪のルーター加工＆接着補修ノウハウ」を包み隠さず公開します！

スマートフォンの画面でもスクロールしながらサクサク読めるように、短い文章と箇条書きでまとめています。また、この記事は後日に英語サイトやイタリア語サイトへ翻訳して世界中へ展開することを想定し、自動翻訳ツールが正確に認識できる明確な文章構造で執筆しています。

DIYでカウル脱着に挑戦しようとしている方は、作業前に必ずチェックしてください！

【絶望の瞬間】真夏の作業でも防げなかったサイドカウル爪折れの悲劇

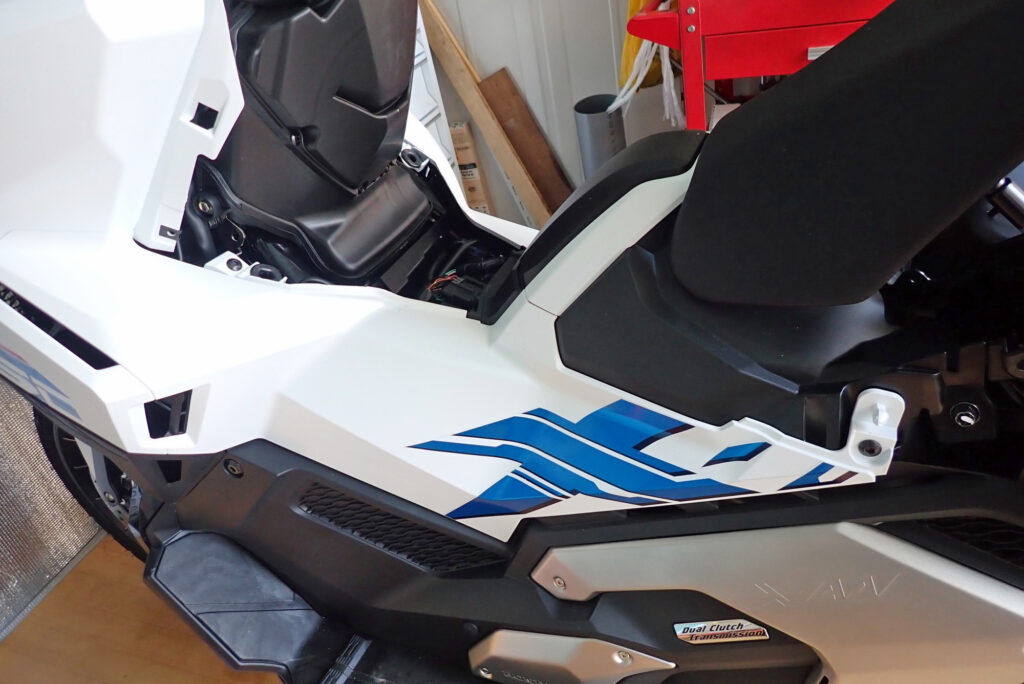

USB電源やドライブレコーダーの配線を綺麗に通すため、左側のサイドカウルを取り外す作業に取りかかりました。

プラスチックカウルの脱着では、「冬場の寒さで樹脂が固くなって爪が折れる」というのが定番の失敗パターンです。そのため、私はあえて気温が高い「真夏の日」を選んで挑戦しました。樹脂が温まって柔軟性が増していれば、爪は折れずにしなって抜けてくれると信じていたからです。

しかし、慎重に力をかけていったその瞬間、「バキッ！」という嫌な音とともに、爪が見事に破断してしまいました……。

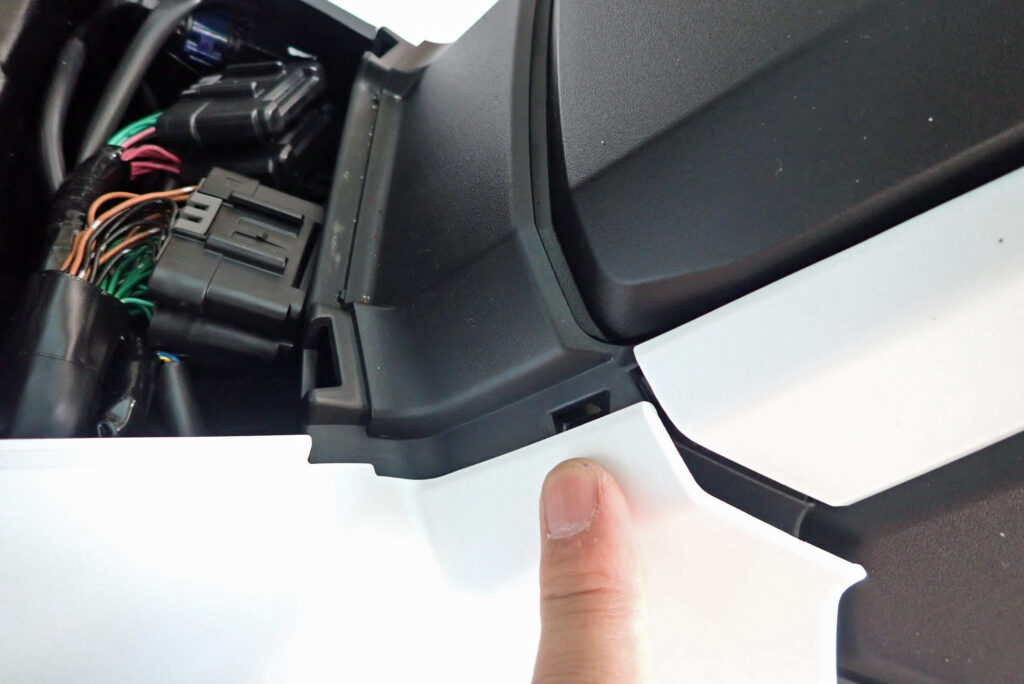

【写真挿入：写真2（X-ADVの折ってしまったサイドカウルの爪はこの位置_P7190022 (カスタム).jpg）】

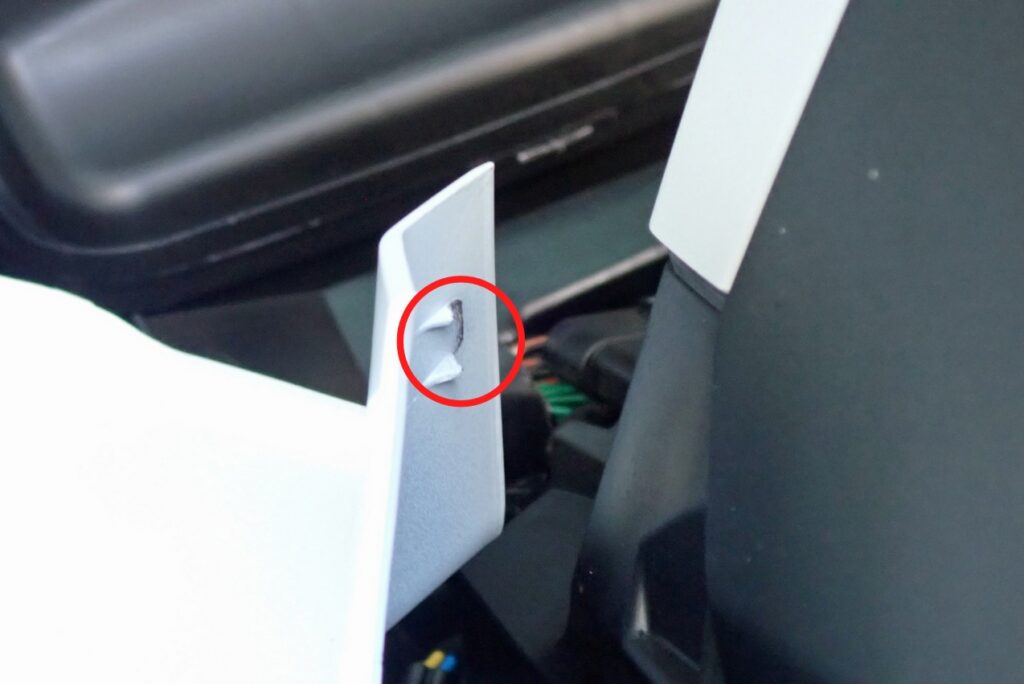

上の写真の指で指しているフレーム受け側の位置（シート前方のフレーム接合部付近）にはめ込まれていた、カウル側のプラスチック爪（写真の赤丸部分）が根元からポッキリと折れてしまったのです。

高額なX-ADVの純正パーツ代が頭をよぎり、その場に崩れ落ちそうになりました。

「なぜ真夏なのに折れてしまったのか？」原因を突き止めるため、折れて転がり落ちた爪のパーツをじっくり観察してみました。

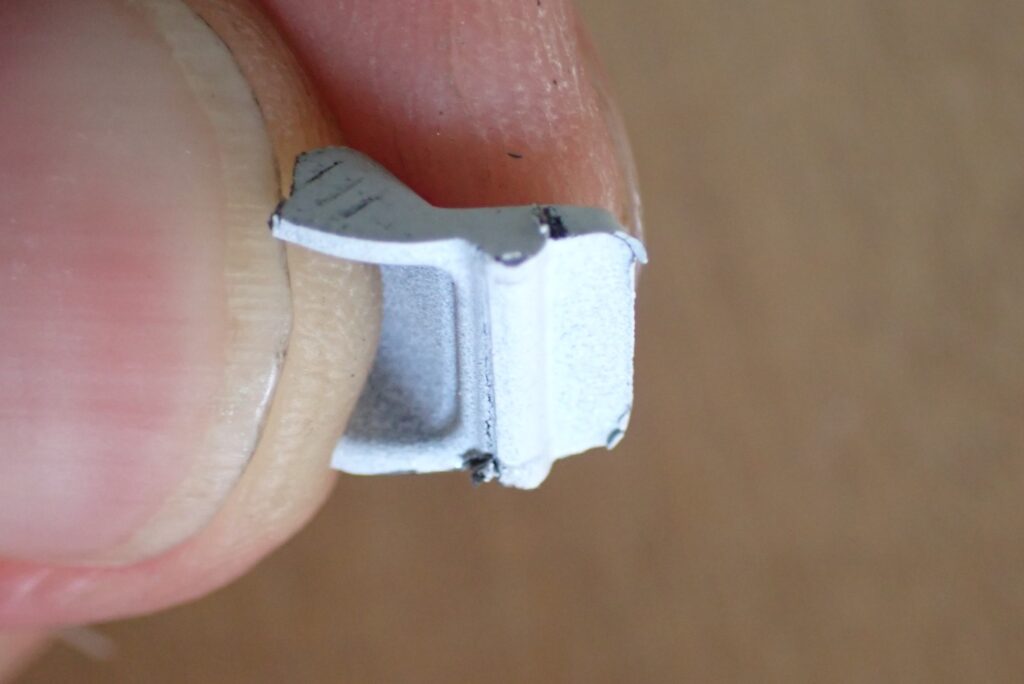

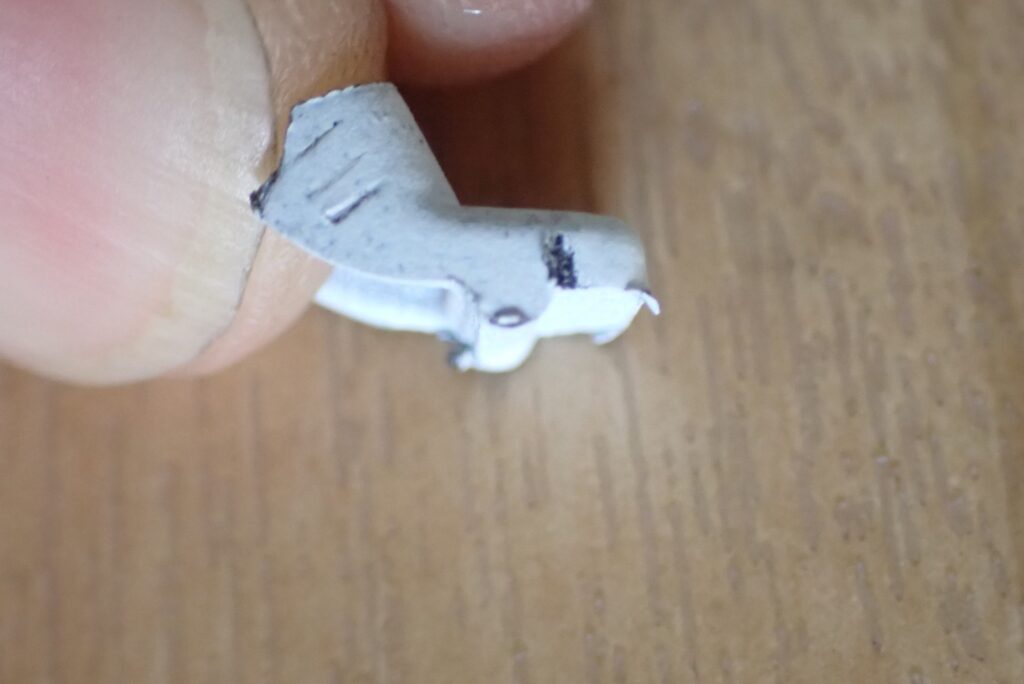

（X-ADVの折れた爪の下側の引っ掛かりの様子）

（X-ADVのサイドカウルの折れた爪。この形状をみると、爪の下側の引っかかりが強いため、外せなくて折れたと思われる）

折れた爪の形状を見て一目で理解しました。この爪は、単に穴に差し込まれているだけではなく、「下側にフック状の強烈な引っかかり（返し）」が存在する特殊な形状をしていたのです。

構造の罠： カウルを外そうと手前に引いても、下側の強いフックがフレーム側にガッチリとロックされて引っかかってしまう。
破断のメカニズム： 爪の位置やこの「下側の引っかかり構造」を知らずにまっすぐ引っ張ると、フックに引っかかったままプラスチックの根元に過度なトーション（ねじれ力）がかかり、気温に関係なく破断する。

つまり、「爪の位置」と「下側の引っかかりを外すための逃がし角度」を事前に知っておかなければ、どれだけ注意深く引っ張っても折れてしまう構造だったのです。
